關於旋轉系列

旋轉系列『介紹』：

螺帽旋轉式滾珠螺桿是一種特別的滾珠螺桿機構，與傳統滾珠螺桿不同的是，這種類型的滾珠螺桿在操作中是由螺帽旋轉而非螺桿旋轉，通過讓螺帽旋轉或停止的運作，只用一根軸就能夠進行2 種（旋轉、螺旋）模式的運動，這種設計通常應用於需要高速、長行程、高剛性的自動化設備中。

   旋轉式滾珠花鍵是一種高精度機械傳動元件，在花鍵外筒的外徑上裝上專用的軸承外套，通過讓外筒旋轉或停止的運作，只用一根軸就能夠進行2 種（旋轉、直線）模式的運動，在需要同步旋轉和線性運動的應用中非常實用。

旋轉式滾珠螺桿花鍵旋轉式滾珠螺桿花鍵是一種結合了旋轉式滾珠螺桿和滾珠花鍵功能的複合傳動元件，可通過讓螺帽／外筒旋轉或停止的運作，只用一根軸就能夠進行3 種（旋轉、螺旋、直線）模式的運動，這種複合結構通常應用於需要多軸運動控制的設備中，如工業機器人、精密機械手臂、自動化生產線等。

TBI MOTION旋轉系列特性

◆花鍵旋轉方向零間隙/高定位精度
螺帽與鋼珠接觸角為40°，採用軸承DB型(背對背式組合)設計，由於珠溝有效中心間的寬跨度使得這種設計特別適用於承受力矩荷載。

◆高速性/運行順暢
旋轉系列螺桿皆為高導程設計，可高速平滑流暢的運動。

◆低噪音
透過高精密研磨技術讓鋼珠在螺帽內平順的沿切線方向行走，減少因阻滯而產生的噪音及摩擦力。

◆安裝簡便/節省空間
螺帽與軸承外套一體成型，螺帽體積小、組裝空間大。組裝時只要將螺絲與軸承外套鎖固在支撐座上即可，十分簡便。

◆軸的選用(實心軸、空心軸)
當花鍵軸端或中間部份的直徑較大時， 將依客戶之需求進行切削加工， 而需配管、配線、排氣或減輕重量之處，則可以選用中空型花鍵軸來搭配使用。

旋轉系列類型

依結構&荷重不同分為以下兩種：

1.輕載型：分別為RSSY、RSLY、RFSY、RLSF
螺帽旋轉式滾珠螺桿- RFSY 型：採螺帽與軸承外套為一體化結構，能實現既高精度又小型的設計，能進行2 種（旋轉、螺旋）模式的運動。
旋轉式滾珠花鍵- RLSF 型：花鍵外筒與軸承外套為一體化結構，能實現既高精度又小型的設計，並將RLSF型的產品外徑小型化，能進行2 種（旋轉、直線）模式的運動。
螺帽旋轉式滾珠螺桿花鍵- RSSY 型：將RFSY+RLSF結合，進行3 種（旋轉、螺旋、直線）模式的運動
螺帽旋轉式滾珠螺桿花鍵- RSLY 型：將RFSY+SLF結合，進行3 種（旋轉、螺旋、直線）模式的運動

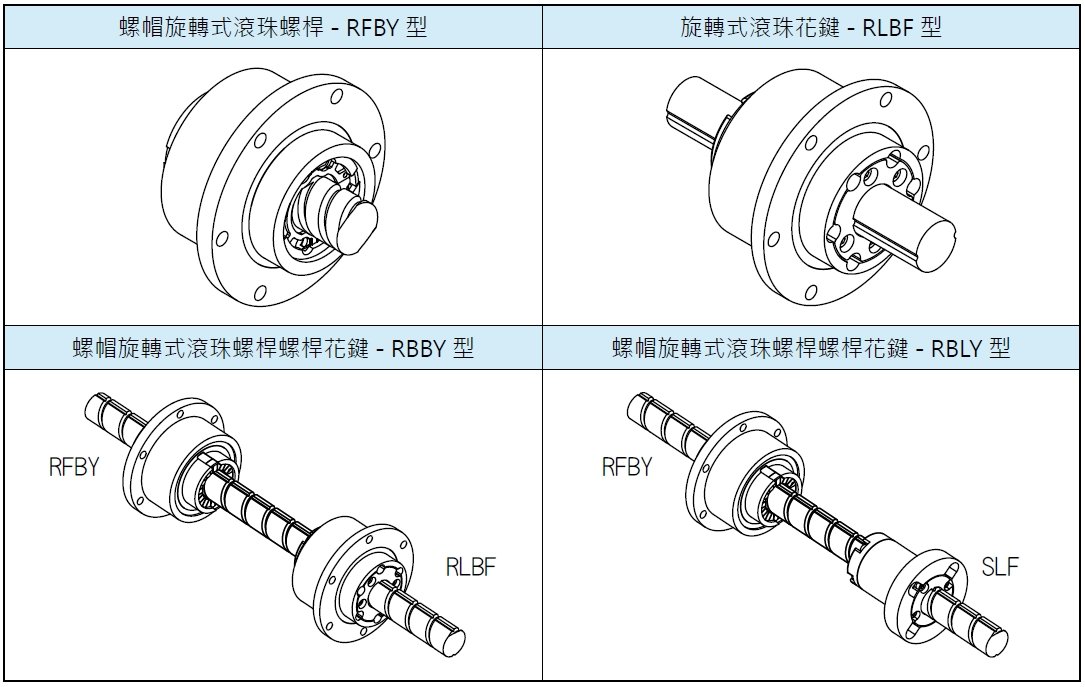

2.重載型：分別為RBBY、RBLY、RFBY、RLBF

螺帽旋轉式滾珠螺桿- RFBY 型：採螺帽與軸承外套為一體化結構，能實現高精度及重負荷型的設計。
旋轉式滾珠花鍵- RLBF 型：花鍵外筒與軸承外套為一體化結構，能實現高精度又小型的設計及重負荷型的設計。
螺帽旋轉式滾珠螺桿花鍵- RBBY型：將RFBY+RLBF結合，進行3 種（旋轉、螺旋、直線）模式的運動。
螺帽旋轉式滾珠螺桿花鍵- RBLY 型：將RFBY+SLF結合，進行3 種（旋轉、螺旋、直線）模式的運動。

螺帽旋轉式滾珠螺桿的安裝例

(1) 螺帽固定，螺桿軸不固定。（適用於長工作台）

(2) 螺帽不固定，螺桿軸固定。(適用於短工作台)

使用注意事項

1.請不要分解各部分，避免垃圾、切屑等異物的進入，否則可能導致鋼珠循環部件的破損以及功能的損失。

2.請不要讓花鍵外筒/螺帽掉落或者敲擊，否則可能導致劃傷、破損。另外，受到了衝擊時，即使外觀上看不見破損，卻也可能導致功能上的損失。

3.請避免在超過80℃的條件下使用。若要超過80℃使用時，請與TBI MOTION聯繫。

4.垃圾、鋸粉等異物附著時，請先行清洗後再重新注入潤滑劑。

5.在經常需要產生振動的場所、潔淨室、真空、低溫或高溫等特殊環境下使用時，請先與TBI MOTION聯繫。

使用上如有任何疑問，請聯絡TBIMOTION業務人員
